喜報|熱烈祝賀貴陽市建筑設計院畢節市倒天河三期水利綜合治理工程新建2號橋項目榮獲2023年度貴州省“

       熱烈祝賀我公司王誼團隊設計的“畢節市倒天河三期水利綜合治理工程新建2號橋”項目被評為2023年度貴州省“黃果樹杯”優質工程。公司在此表示熱烈祝賀，同時激勵公司全體員工再接再厲，為甲方提供更加優質的服務，設計更加優質的作品。

工程概況

畢節市倒天河三期水利綜合治理工程新建2號橋位于畢節市德溪新區，橋梁跨越規劃河道而建，設計為90m+130m=220m斜塔斜拉橋。

效果圖

大橋設計為城市II級主干道，橋面通行規劃為27.4m=[2×5m（人行道）+2×1.2m（拉索保護區）+15m（車行道）],車行道雙向橫坡1.5%，人行道橫坡2.0%，線路單向縱坡-0.769%，荷載等級為城-A級，人群荷載3.5KN/㎡，橋梁設計基準期100年，設計安全等級一級，抗震按VI度設防。

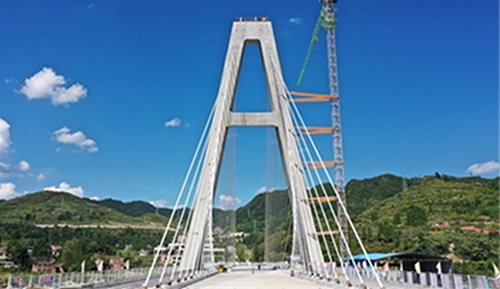

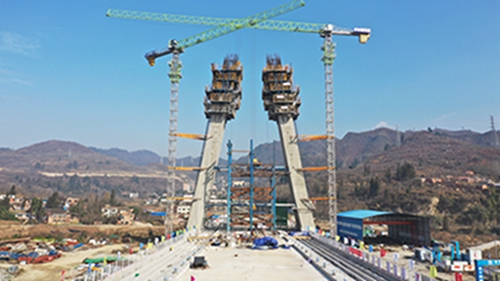

施工照片

該橋主塔為A字型斜塔，采用矩形變截面預應力鋼筋混凝土結構，主塔高71m，橋面以上高62m；主塔橫截面順橋向尺寸漸變,橫橋向?yàn)榈冉孛?；順橋向主塔軸線與豎直面夾角為15度，橫橋向與豎直面夾角為12度；橋塔采用箱型截面，內部設置橫向和環向預應力。

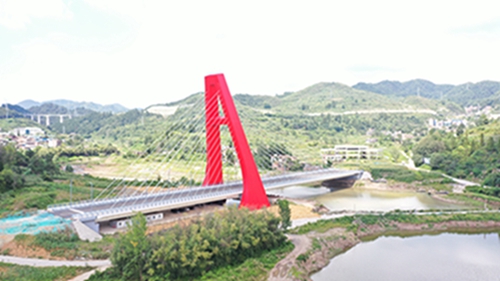

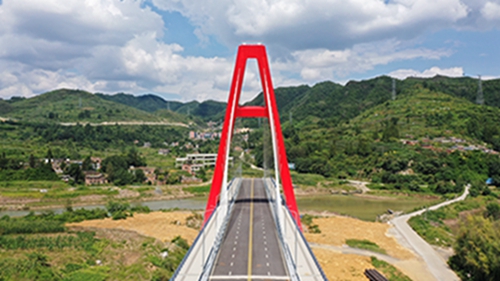

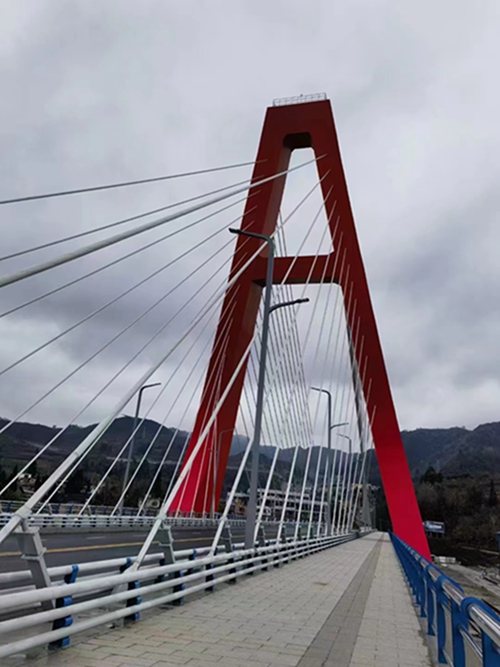

建成后實景

上部結構主梁采用長90m+130m=220m的預應力鋼筋混凝土雙肋式（π型）梁板結構，主梁截面頂寬27.4m，梁高2.4m；主跨橋面板厚為30cm，輔跨橋面板厚度由30cm過渡到96cm；吊索處設橫隔梁。

大橋下部結構橋臺采用重力式橋臺、配矩形實體承臺+鉆孔灌注樁基礎；主塔承臺采用啞鈴型承臺+鉆孔灌注樁基礎。
