結構工程是一門科學，更是一門藝術。結構工程師的成長，離不開扎實的理論學習和深入的工程實踐。結構設計是創造性、技術性的服務工作，不是簡單的滿足規范，要善于從建筑中發掘結構之美，結構設計創作需要突破新領域，與時俱進，才能有良好優秀的設計作品。


設 計作品展——復雜建筑、結構項目

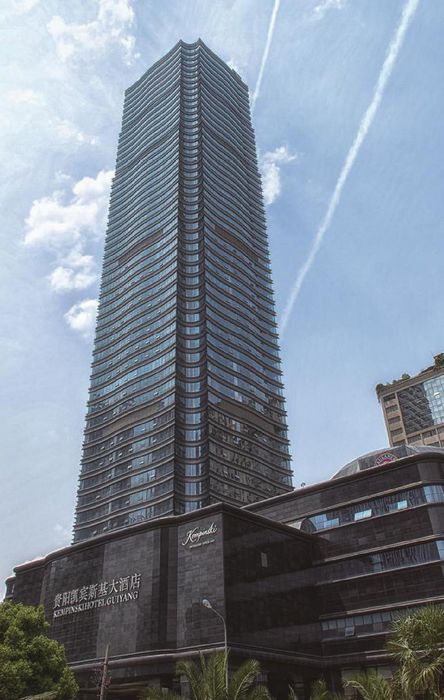

工程概況：位于護國路與指月街交接處，其中塔樓為53層超高層建筑，總建筑面積約7.8萬平方米，總建筑高度212.0M，結構體系為鋼筋混凝土框筒結構，其中框架柱通過設置芯柱有效減小柱截面，成功運用純鋼筋混凝土結構于200米的超限高層。


工程概況：位于萬東高架橋與文昌南路立交口, 建筑層數：地下7層，地上58層，地上部分1至8層為配套用房；9~36層為辦公用房；55層\56層為酒店大堂；38~54層為酒店客房，建筑高度：224.45m，為超高超限工程。

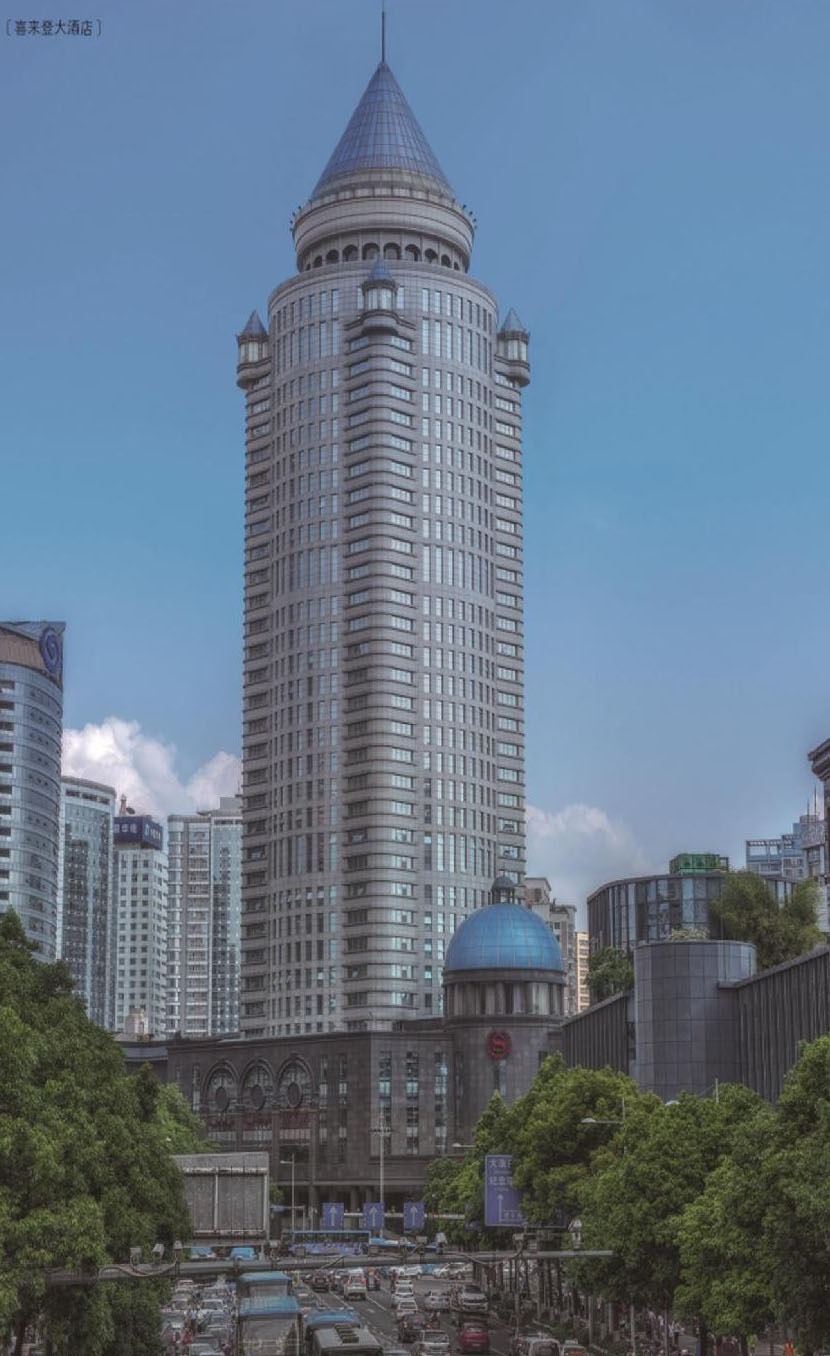

03、貴航喜來登大酒店

工程概況：位于中華南路與遵義路交接處， 總建筑面積約5.5萬平方米，設兩層地下室，地上38層，總建筑高度134.8米，本工程為超高超限工程，在貴州省首次成功運用型鋼混凝土柱、梁。

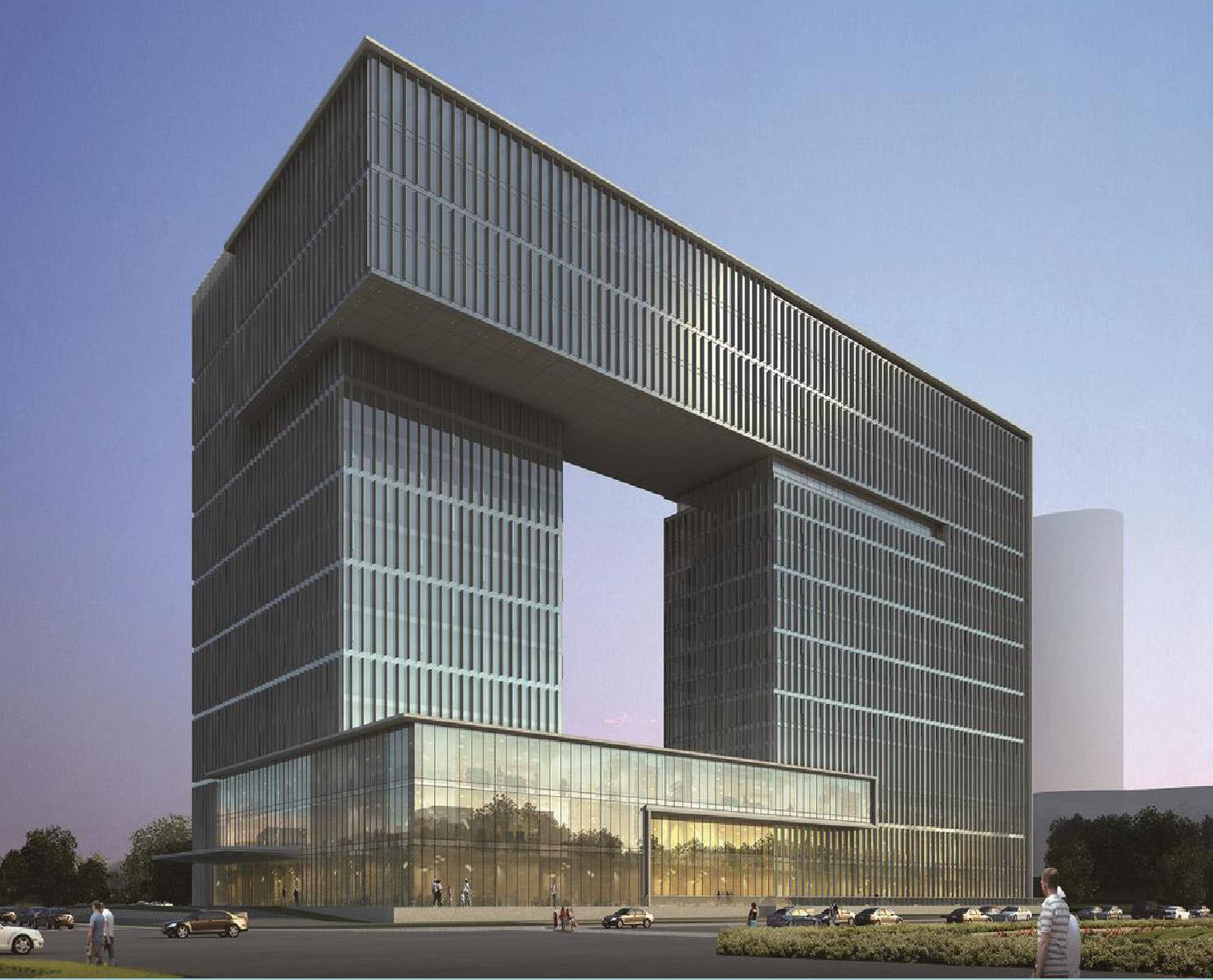

工程概況：項目位于貴陽市觀山湖區，總建筑面積9.9萬平方米，結構形式為框架剪力墻，辦公樓頂部采用鋼結構向外懸挑，跨度為11.1米，辦公樓及酒店在頂部通過30m鋼結構連接，連接體在辦公樓側與混凝土柱鉸鏈相連，在酒店一側用滑移支座相連，滑移支座按罕遇地震下兩座單體最不利彈性位移進行設計，保證兩個單體在罕遇地震下不致相撞或脫落。

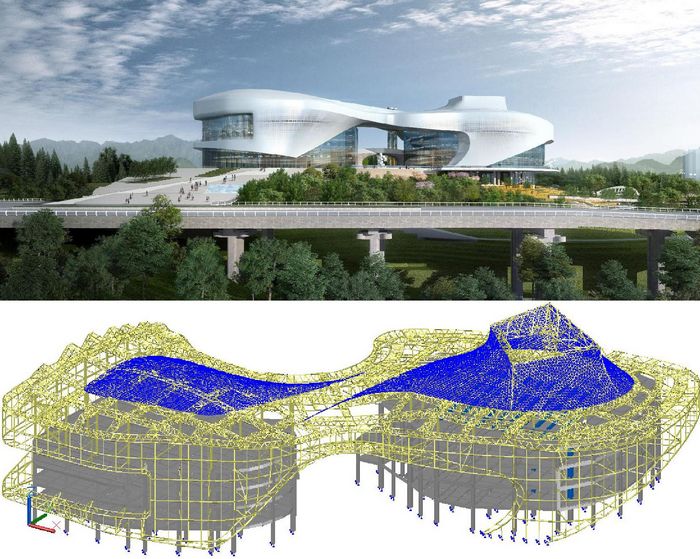

工程概況：國際山地旅游聯盟是中國西部首家國際旅游組織，是我國第一個總部設在北京以外的國際旅游組織?？偨ㄖ娣e為:2.49萬方。建筑外殼為多曲面異形結構，最終采用參數化設計達到建筑外立面造型要求。

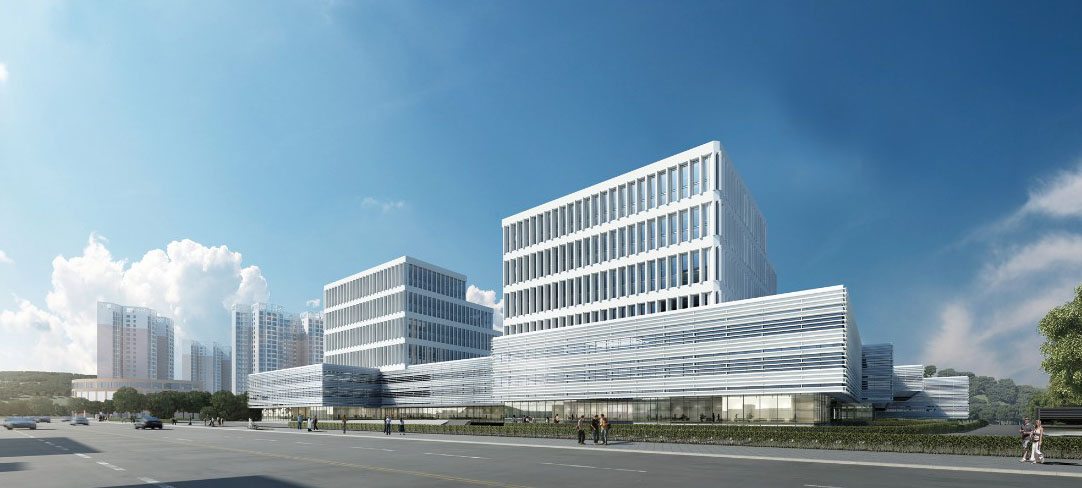

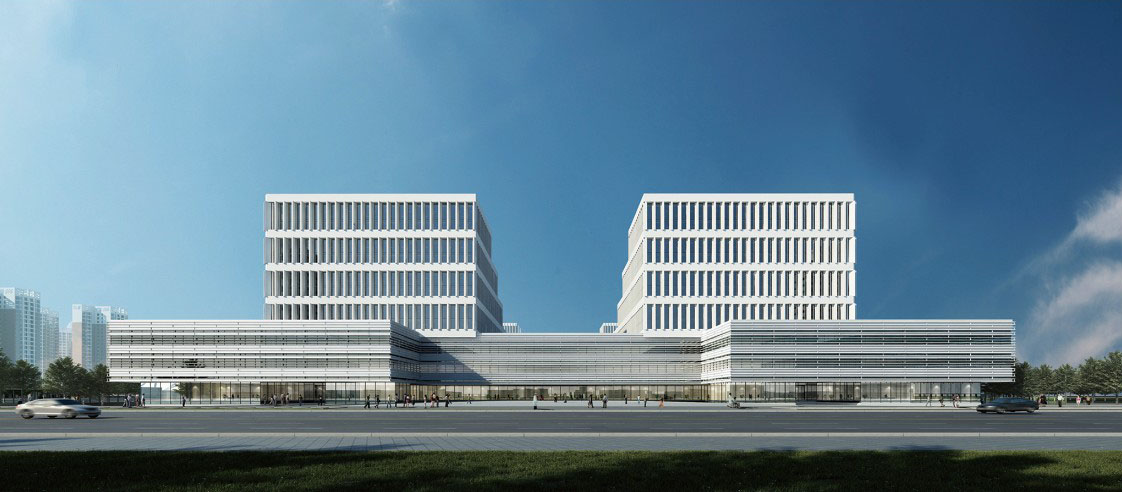

項目用地位于貴陽市觀山湖區西二環與林城東路交叉口西南角,核定床位數共1700床，項目總建筑面積約21.76萬平方米，為糖尿病、腫瘤?？漆t(yī)療綜合體。


概況：金陽大酒店己投入使用約15年，現擬對酒店硬件設備設施進行升級改造。

在原建筑塔樓部分加三層，裙房部分加二層。為了減輕加建樓層重量，減少加固改造量，以及縮短工程周期，對擬加建的樓層，采用裝配式鋼結構進行修建。

概況：由于該工程外地設計院對貴州省的地質情況及基礎設計了解不深，我院針對基礎設計及上部結構進行優化設計，僅基礎部分為業主節約投資約300萬元。

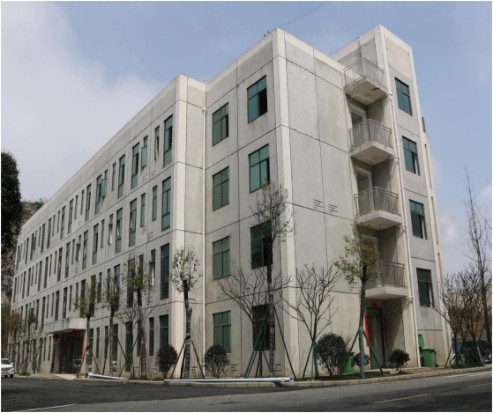

工程概況：建筑高度均為5層，建筑高度為16.5m，總建筑面積約為9400m2，采用 裝配整體式框架結構，構件裝配率達到80%，預制構件包括預制三明治外墻板、預制內墻板、疊合梁、疊合板、預制柱、預制陽臺、預制樓梯。



設計作品展——裝配式建筑

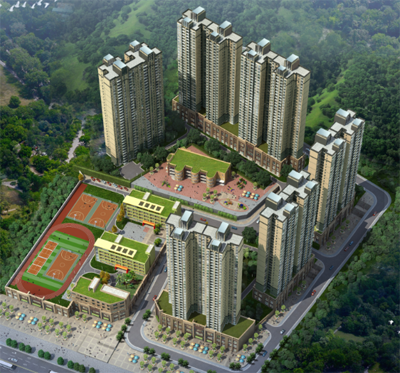

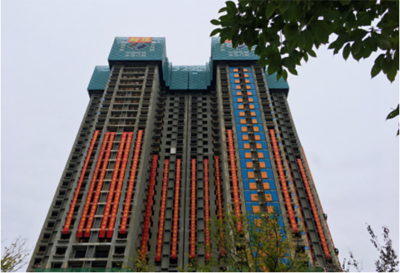

工程概況：貴州省第一個大型裝配式建筑示范工程，項目位于金清大道上枧村，總用地面積為5.5萬平方，總建筑面積為26.2萬平方。均為30~33層的高層住宅，采用 裝配整體式剪力墻結構，其中裝配式施工建筑面積約13.6萬萬平方，預制構件包括墻板、疊合樓板、樓梯等，預制率31.22%，裝配率：62.0%。目前9,10,11,12樓己封頂，1~8樓已全面進入裝配式施工階段。

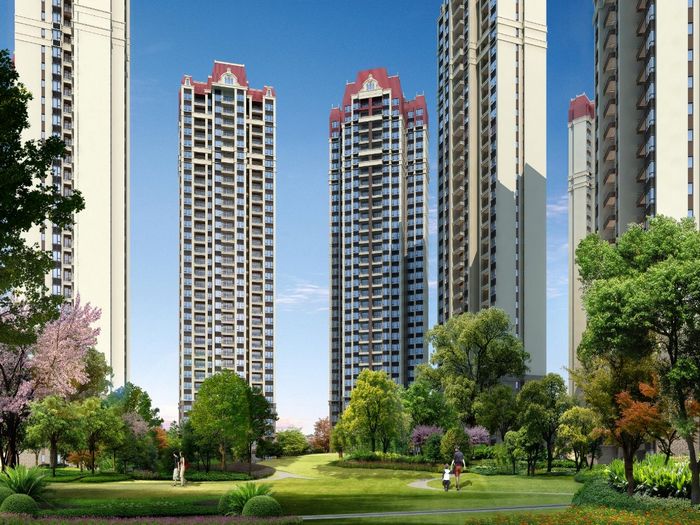

工程概況：工程位于貴陽恒大童世界貴安組團，23~24總建筑面積為15.4萬平方。均為18~32層的高層住宅，采用 裝配整體式剪力墻結構，預制構件為預制疊合板、預制陽臺板、預制凸窗板、預制空調板、預制樓梯、預制輕質條板內隔墻。裝配率：36.0%。

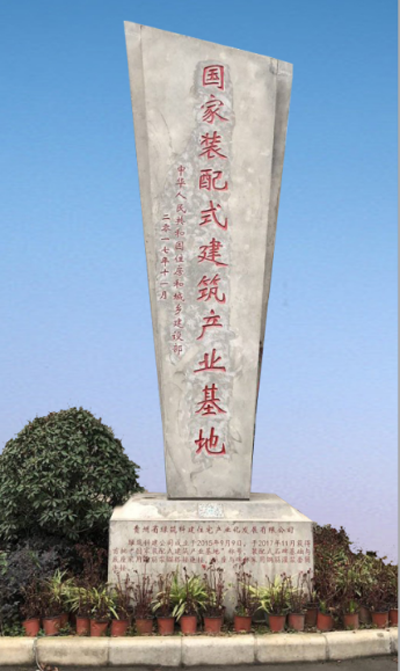

項目工程概況：項目規劃含生產區、產品建筑展示區和企業中心，主要產品為蒸壓了輕質加氣混凝土（AAC）板材等。項目占地約230畝（一期用地120畝），項目建設總投資估算為2.5億元，一期投資1.5億元。

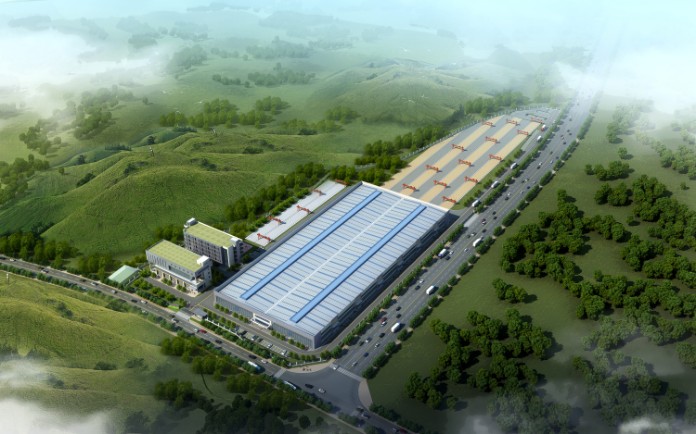

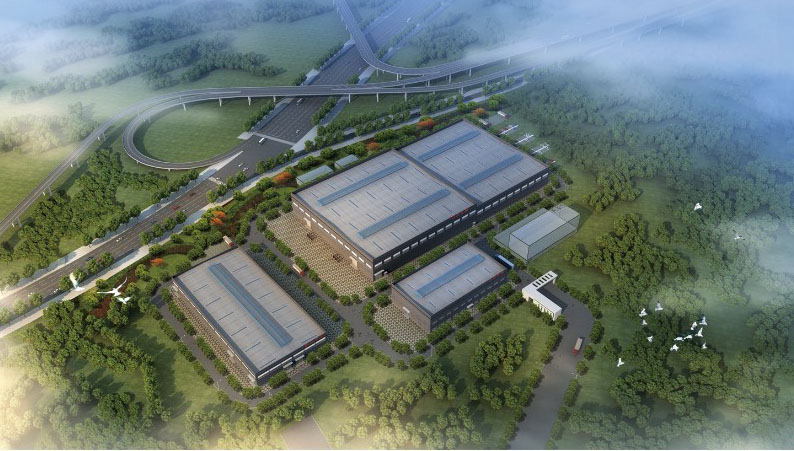

工程概況：本項目項目占地約220畝，設計安裝四條自動化生產線：外墻板生產線、內墻板生產線、疊合板生產線及輕質條板生產線。設計年產能約15萬立方米。

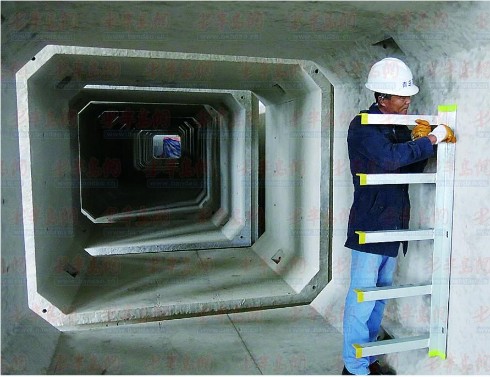

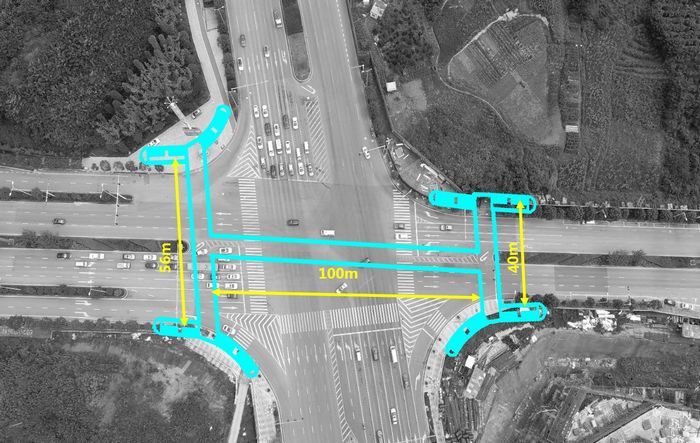

工程概況：目前長嶺北路與林城東路、東林寺路相交處，以及黔靈山路與世紀城龍泉苑街相交處，共3處交叉口均因人流量過大需修建人行地道。

人行地道修建工期長，對交通影響大，是交叉口改造重點考慮因素之一。故考慮采用裝配式技術來縮短工期，減少施工對交通的影響。設計過程中與綠筑科建公司合作申報了兩個發明專利及兩個實用新型專利。

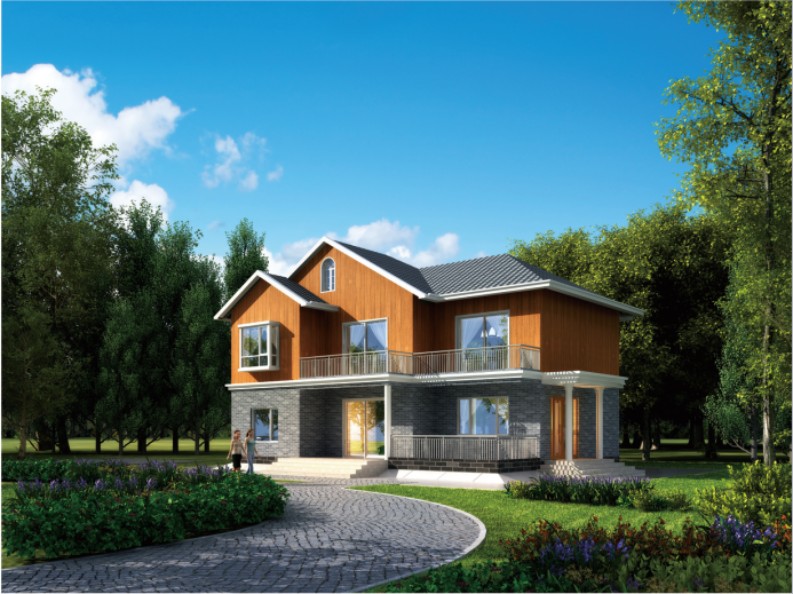

工程概況：綠筑一號樣板別墅總建筑面積為253m2,共兩層別墅，采用 裝配整體式剪力墻結構。

預制混凝土方量為92.3m2，現澆混凝土方量為13.2m2，橫向采用新型套索連接，豎向采用波紋管漿錨連接，施工方便結構安全，極大減少現場混凝土濕作業量，綠色環保，四天便能完成一棟別墅的安裝工作，且外墻采用瓷磚反打技術，瓷磚一次整體成型，粘接力強，可用于高層建筑。預制構件：預制內墻板、疊合板、預制樓板、預制梁、預制陽臺。 裝配率約為：95%。



工程概況：該項目為住建廳對口幫扶工程，由于施工現場道路狹窄及運輸?shù)仍?，綜合比較后采用裝配式鋼結構修建。



工程概況：項目位于貴州省盤州市新城區南湖路東側，該工程原為惟幫建筑事務所的建筑大師汪克創作，造型復雜，且采用全鋼結構。由于各方面原因，2013年主體局部完成后停工至2018年初，現再次啟動該項目，由于多年來相關規范的調整，加上該項目為三邊工程，施工圖設計各專業銜接脫節，未能充分體現原方案設計意圖，現特委托我公司進行全面設計。

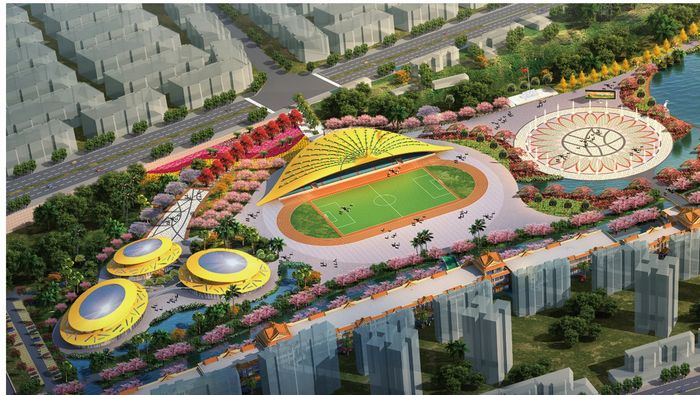

工程概況：工程位于云南省臨滄市耿馬傣族佤族自治縣，該區域上地處喜馬拉雅山地震帶東南端，騰沖～耿馬～瀾滄地震帶的中部，地質構造復雜，是一個地震高發區?？拐鹪O(shè)防烈度為8度，設計基本地震加速度為0.30g。項目規模為5000座以內的體育場。鋼結構罩棚主要由屋蓋及主拱、受力桁架、穩定桁架。其中屋蓋采用球面網殼，平面投影呈月牙形，跨度158米，寬40米，最高處31米，采用空間管桁架體系。本工程主要是158米的大跨屋蓋超限，順利通過了云南省建筑工程抗震設防專項審查專家委員會的專項審查。

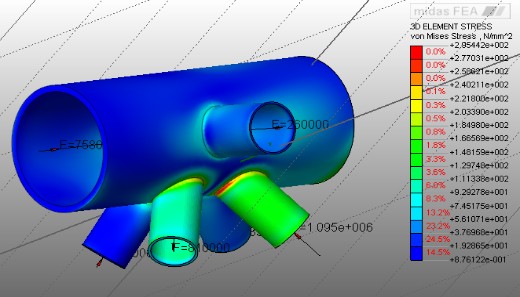

節點有限元分析

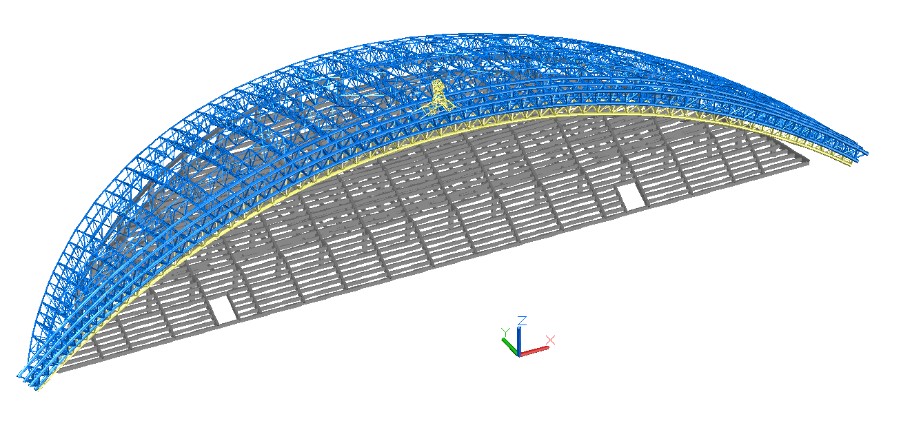

結構模型軸測圖

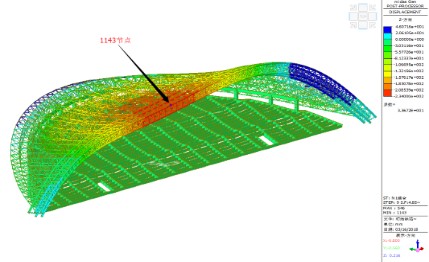

屈曲分析

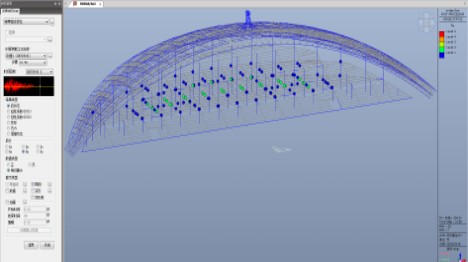

動力彈塑性分析

.實體基礅與桿系模型協同分析



工程概況：該工程包含5個地塊，28個廠房，一層及多層重型鋼結構廠房，多層廠房樓板采用鋼筋桁架樓承板，項目位于貴陽市觀山湖區金華鎮，規劃占地總面積為31.9萬平方米，擬建建筑總建筑面積約為30萬方平方米。

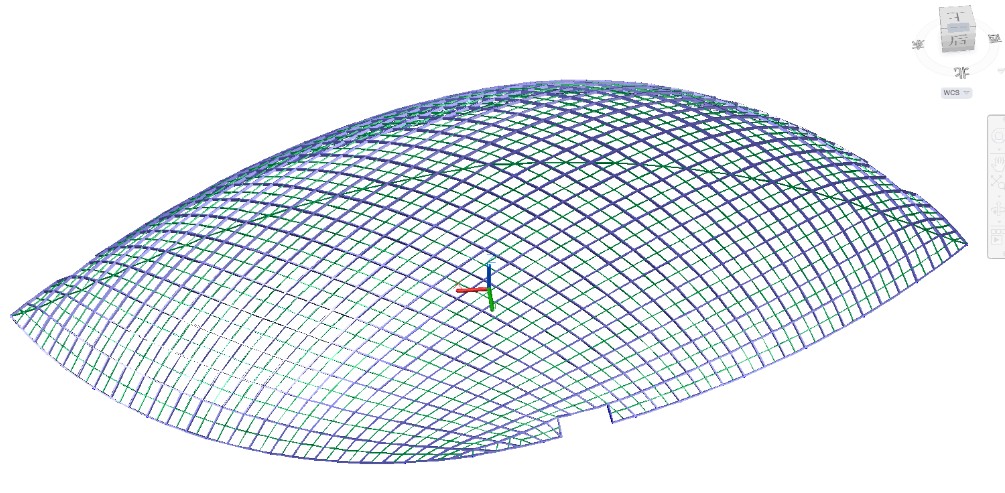

工程概況：本工程為單層網殼鋼結構，總建筑面積：4000㎡。

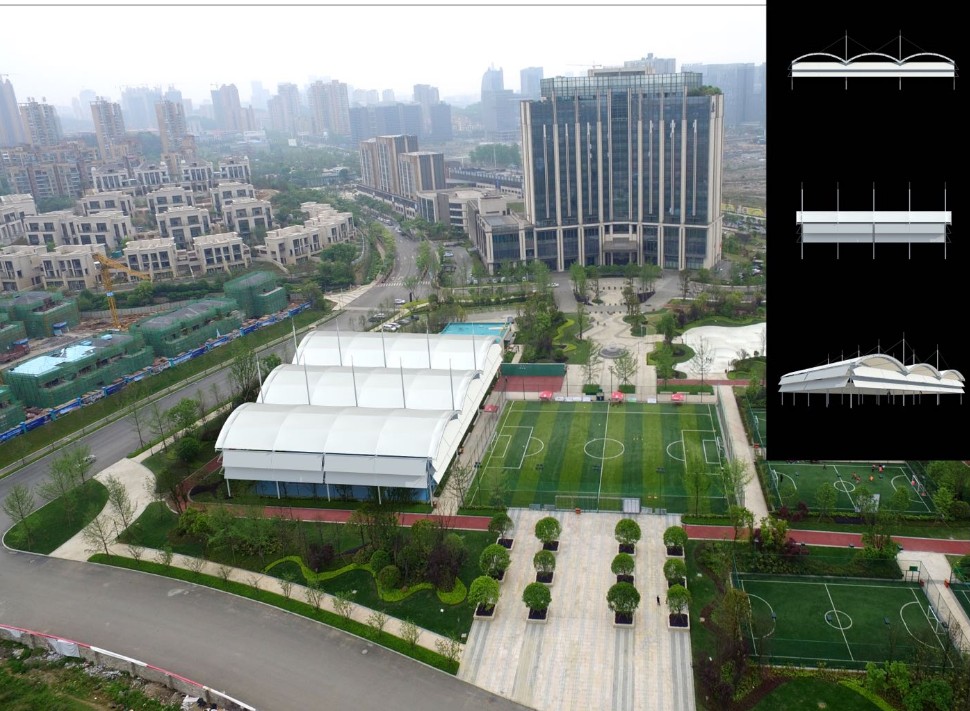

工程概況：本工程為膜結構拱屋面，總建筑面積：4042.58m2 ，建筑高度：11.5m。

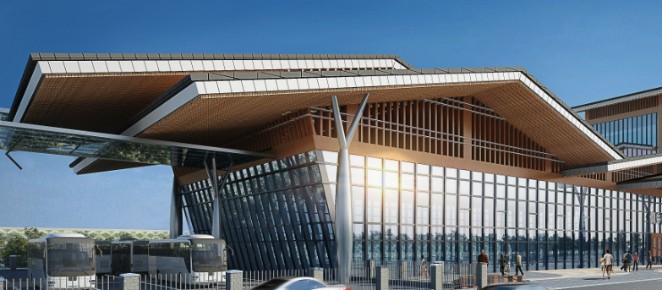

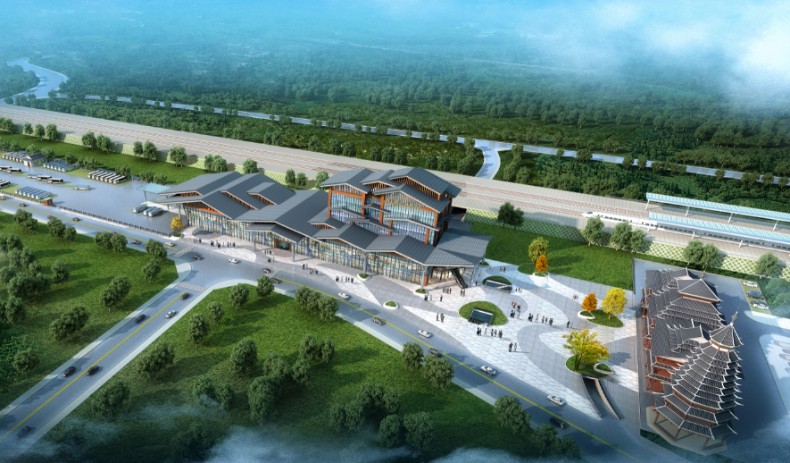

工程概況：侗鄉客運站，位于黔東南從江縣，下部為混凝土框架結構，采用復雜交錯的鋼結構坡屋面，最大屋面懸挑20米，樹杈柱作為支撐。該工程下部混凝土框架采用PKPM進行分析，并使用3D3S以及MIDAS GEN進行混凝土結構和鋼結構的協同分析，多個軟件復核計算保證結構安全。屋面采用鋁鎂錳板屋面系統，輕巧、美觀、耐久。

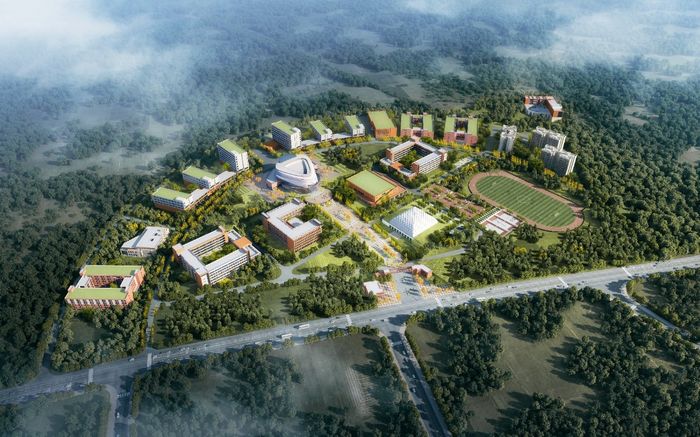

本項目位于國家級自然保護區草海之濱—威寧彝族回族苗族自治縣濱海大道777號。本項目為貴州工貿職業學院二期工程項目，建筑面積有17萬方。主要由教學樓、食堂、學生宿舍、學生禮堂、行政樓、圖書館、室內游泳館、教師公寓、學術中心、學生活動中心、創業中心、大門、運動場組成。其中教學樓、食堂、學生宿舍、學生禮堂、行政樓、圖書館、室內游泳館、學生活動中心、創業中心，高度24米以下；教師公寓、學術中心，高度24米以上。項目?jī)?nèi)容涵蓋教室、宿舍、禮堂、食堂、公寓、圖書館、辦公等多方面，各功能區塊相對獨立而聯系快捷，滿足高等教學的需求。

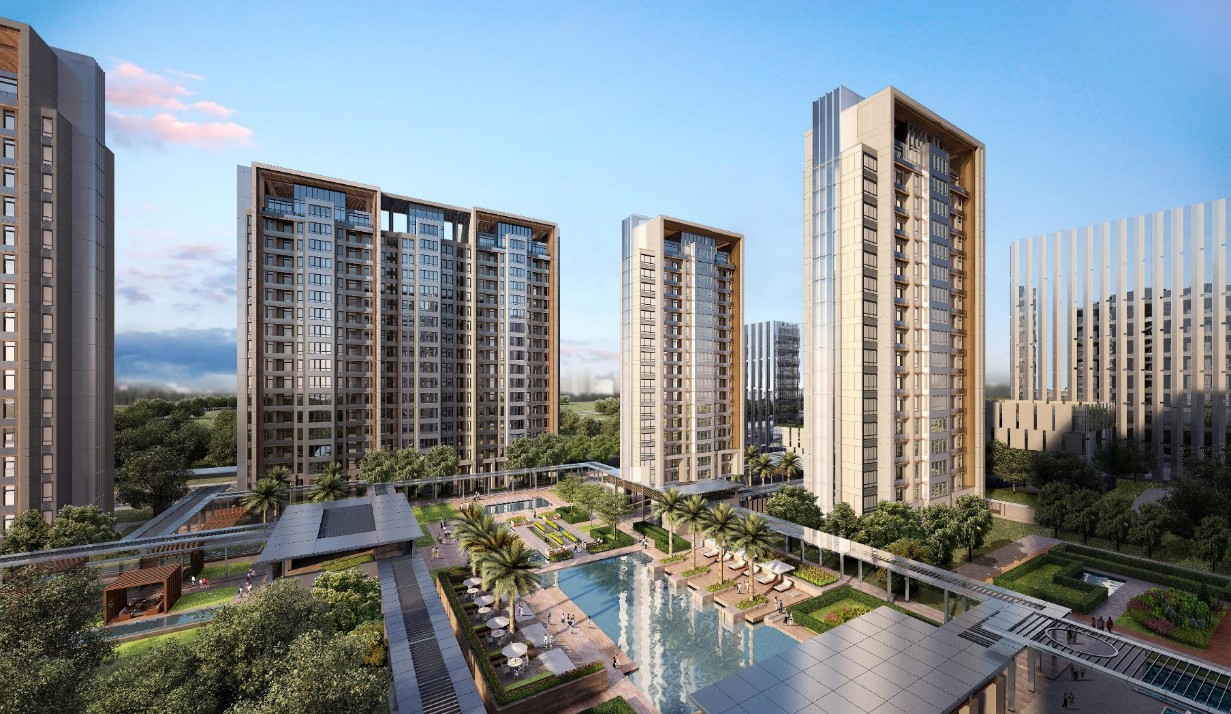

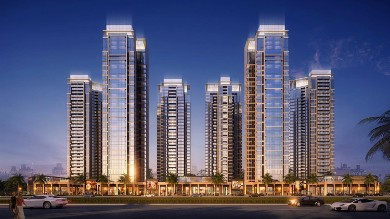

保利大國璟地塊宗地編號為G(18)052該地塊的用地性質，地上計容建筑面積 556815.75 ㎡，住宅建筑面積 519476.00 ㎡,住宅部分應按照建筑規模不少于15%使用裝配式建筑，即裝配式建筑面積為77921.4平方米。

   據建筑總圖平面方案、甲方銷售開盤、施工的分區，暫考慮4棟T8戶型為56166平方米的安置房采用裝配式方案，2棟公租房面積約為23136平方米，總裝配面積為79302平方米，滿足用地條件建筑面積的0.15。

該地塊實施
1.1 采用高精度模板-鋁膜施工工藝
1.2 采用預制 梁、板、樓梯、陽臺、飄窗板-構件水平
2.1非承重圍護墻非砌筑 - 蒸壓輕質混凝土板材（ALC條板）
2.2內隔墻非砌筑   - 蒸壓輕質混凝土板材（ALC條板）
3.1全裝修  -本項目為精裝修交房。
3.2采用管線分離.
項目總結 該項目裝配率達到51%，滿足國家裝配率要求。
